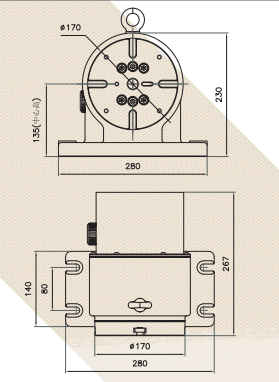

| 项目 | 单位 | HS-170 | ![]() |
| 转盘 直径 |
mm | 170 | |
| 中心高 | mm | 135 | |
| T榴 | mm | 4-12H7 | |
| 臧速比 | 121 | ||
| 输出 转速 |
min | 34 | |
| 定位 精度 |
sec | 30" | |
| 重复 精度 |
sec | 10" | |
| 电机 功率 |
W | 750W | |
| 连续 转矩 |
Nm | 310 | |
| 倾转 角度 |
deg | 360° | |
| 桥板负 载重量 |
Kg | 30 | |
| 转台 重量 |
Kg | 42 | |
| 遁配 机床 |
钻攻、精雕 |
| 转台型号 | YASKAWA | Panasonic | MISUBISHI | SIEMENS | FANUC | ||||||||
| HF-160S | A轴 | SGM7J -08A |
MHMF 082L1 |
KP73 | 1FK7040 | Bis04 | |||||||
| C轴 | SGM7J 04A |
MHMF 042L1 |
KP43 | 1FK7032 | Bis01 | ||||||||
| HF-170S | A轴 | SGM7J -08A |
MHMF 082L1 |
KP73 | 1FK7040 | Bis04 | |||||||
| C轴 | SGM7 -04A |
MHMF 042L1 |
KP43 | 1FK7032 | Bis01 | ||||||||
| HF-210S | A轴 | SGM7J 08A |
MHMF 082L1 、 MHMF 092L1 |
KP43、HF-104 | 1FK7042 | Bis04、Bis08 | |||||||
| C轴 | SGM7-04A | MHMF 082L1 、 MHMF 082L1 |
KP43、KP73 | 1FK7032 | Bis01、Bis02 | ||||||||
| HF-260S | A轴 | SGM7J-09A | MHMF 082L1 |
HF-154、HF-204 | 1FK7063 | Bis08 | |||||||
| C轴 | SGM7J-20A | MHMF 102L1、 MHMF 152L1 |
KP104 | 1FK7060 | Bis12 | ||||||||
| HSN-340L | A轴 | SGM7J-08A | MHMF 082L1 、 MHMF 092L1 |
KP73 | 1FK7040 | Bis04 | |||||||
| HSN-480L | A轴 | SGM7J-09A | MHMF 092L1 、 MHMF 102L1 |
KP73、 HF-104 |
1FK7060 | Bis08 | |||||||
| HSN-560L | A轴 | SGM7J-09A | MHMF 092L1 、 MHMF 102L1 |
KP73. HF-104 |
1FK7060 | Bis08 | |||||||
| HS-170 | A轴 | SGM7J-08A | MHM F082L1 |
KP43 | 1FK7032 | Bis01 | |||||||
